技术描述

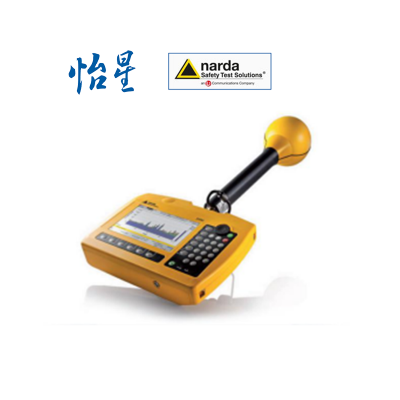

SRM-3006电磁辐射选频分析仪由一台主机和若干不同类型测量天线组成，可对9kHz~6GHz范围内的所有信号场强进行全向测量，并获取场源信息，有助于责任认定。

选频辐射分析仪SRM是一款设计紧凑的选频测量系统，用于对高频电磁场进行安全分析和环境测量。测量范围覆盖从低频长波到zui xin的无线应用的广播、移动电话和工业领域，并依据国际或***准确评估区域内的暴露电平。如果办公室、厂房、公共场所或私人住宅的电磁环境不清楚，SRM能协助***人士和测量服务提供商迅速了解该区域与人体安全相关的场源状况。如果对这个区域的环境已经了解，比如多个服务供应商共用一个天线场地的所谓“公共区域”，SRM能够显示出区域内整体的电磁场暴露级别和各个服务商所占的比例，以jue/dui值或标准限值的***比形式显示。利用SRM，用户可以***地将服务商分解到单独的频段进行测量，了解其对区域辐射的贡献。也可以对整个服务商的频率范围进行积分并显示jue/dui值场强结果或相对于限值的***比。SRM契合5G基站测试应用。

功能特点

内置ICNIRP等诸多***，测量结果可以用标准的***比形式直接表现出来

快速可靠的测量结果显示，可使用预先定义的测量条件和自动设置参数

LTE和UMTS操作模式评估导频信号信息以及zui da暴露级别

示波器模式支持脉冲信号的实时分析，并对变化的暴露级别进行长时间记录

用户可将地区内各种服务商频段范围直接定义到主机中（例如广播、GSM和5G），在环境测量中可迅速并准确获知服务商的设备实际辐射贡献值

对各种未知信号进行频谱分析，同时对所关注的干扰信号频段进行积分（直接得出此频段的电磁辐射场强值）

适用于室外使用：人体工学设计，坚固耐用，防尘、防水，可更换充电电池，内置GPS和语音记录器

SRM附带PC软件“SRM-3006 Tools”，包含有可编辑的表格，可添加其他厂家的天线和线缆、用户自定义的评估曲线以及服务商列表和用户列表。

所有功能和参数都可以直接在SRM主机通过主菜单、数字键、软键或旋钮等进行设置。不仅如此，SRM还可以保存测量配置和整个测量流程，并可再次调用。

技术规格

操作模式

测量vs.频率：频谱分析；安全评估。

测量vs.时间（零展宽）：电平记录器；示波器（可选）。

移动通信网络测量：UMTS P-CPICH解调（可选）；LTE（可选）。

射频参数

频率：

频率范围：9kHz-6GHz

分辨率带宽（RBW）：详见每个操作模式说明

相位噪声（SSB）：<-100dBc/Hz（@300kHz频偏）

                     测试频率 （57.5/2140.5/4500.5）MHz

基准频率：初始误差 <1 ppm；

               老化 <1 ppm/年， 超过15年时<5 ppm；

               热漂移 <1.5 ppm （-10 °C ~ +50 °C）。

SRM配置软件

上海怡星根据SRM3006选频式电磁辐射分析仪测试与测量特性，提供的SRM配置软件采用定制式的友好交互方式，优化测试过程和结果管理，提供了更广泛的功能。 主要的功能是：

截图展示功能，可以快速，清晰地将仪表保存的图片用于填写生成测量报告。

可以用于调整探头的校准因子。

创建和设置服务商服务表。

创建和自定义标准限值。

备存和管理设备存储的主要结果数据，生成数据库。
